监狱信号屏蔽方案

发布时间:2021-09-26
整个戒毒所区域处于强信号覆盖,现场测试各频段场强结果

整个戒毒所区域处于强信号覆盖,现场测试各频段场强结果如下:


测试地点

频段

信号强度

北走道

南走道北

869-880

信号强度

-50

-55

935-960

信号强度

-45

-50

1805-1825

信号强度

-55

-60

1840-1860

信号强度

-40

-55

1860-1875

信号强度

-50

-50

1885-1905

信号强度

-55

-65

1905-1915

信号强度

-70

-

2110-2120

信号强度

-55

-55

2135-2165

信号强度

-36

-50

2320-2340

信号强度

-70

-

2515-2535

信号强度

-45

-55

2615-2634

信号强度

-45

-

2595-2612

信号强度

-

-70

2612-2635

信号强度

-

-55

生产标准

本手机信号屏蔽系统的设计完全符合如下中华人民共和国之条例、规范和要求,包括:

•  GB 8702-88中华人民共和国辐射防护规定

•  GB 9175-88中华人民共和国环境电波卫生标准

•  GA/T 75-2000安全防范工程程序与要求

•  JCJ/T 16-92民用建筑电气设计规范

•  监所手机屏蔽系统标准《警察技术》

•  GB/T 50311-2007建筑与建筑群综合布线系统工程设计规范

•  GB/T 50312-2007建筑与建筑群综合布线系统工程验收规范

•  YD/T 5120-2005无线通信系统室内覆盖工程设计规范

•  YD 5039-97通信工程建设环境保护技术规定

•  YD 5098-2005通信局(站)防雷与接地工程接地规范

屏蔽目标

1. 屏蔽手机信号类型(制式)

作用于目前国内所有公众通讯标准移动、联通、电信的2G、3G、4G手机CDMA、GSM、DCS、(CDMA2000/TD-SCDMA/WCDMA)、(TDD-LTE/FDD-LTE)。

2. 屏蔽区域范围

楼层内各监舍、走道等独立建筑单体及单体内相关隐蔽空间。

3. 屏蔽效果

1) 监舍范围内(包括但不限于监房、走道、楼道、窗口等),有效屏蔽率应达到99.9 %以上。

2) 屏蔽同时不干扰监区内外其他电子设备的正常使用。

3) 对外非屏蔽区域(包括但不限于行政楼、武警楼及周边单位或居民生活场所等),确保手机可以正常使用。

4) 电磁辐射强度不得超过国家相关标准(GB 8702-88中华人民共和国辐射防护规定、GB 9175-88中华人民共和国环境电波卫生标准)。

 5) 防止人为断电,系统用电必须专设带锁装置开关箱从单体建筑总电箱加屏蔽系统专用空气开关供本建筑及相关屏蔽设备集中供电。

解决方案

1、采用大功率WT-750B型智能屏蔽器有效屏蔽特强信号确保屏蔽效果减少辐射:

针对戒毒所信号比较强的情况,我司选择采用大功率WT-750B型智能屏蔽器,对基站无干扰,精准区域屏蔽,运行稳定,有效屏蔽率达99.9%,真正做到该屏蔽的屏蔽,不该屏蔽的不屏蔽。

产品型号:WT-750B大功率工程型智能屏蔽器

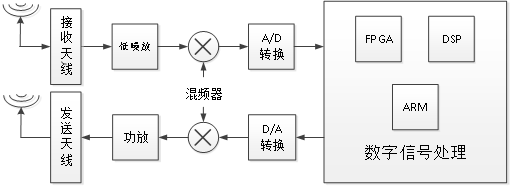

2、智能屏蔽原理

智能无线管制系统由接收端、发送端、数字信号处理模块组成,系统链路工作原理是接收端通过天线接收移动信号,经滤波器、低噪声放大器、模拟混频器、模数转换(ADC)、在FPGA中进行数字下变频(DDC)、DSP中数字信号处理、数字同步后再进行数字上变频(DUC)、数模转换(DAC)、模拟混频后进入功率放大器,最后大功率屏蔽信号通过天线发送到屏蔽区域。

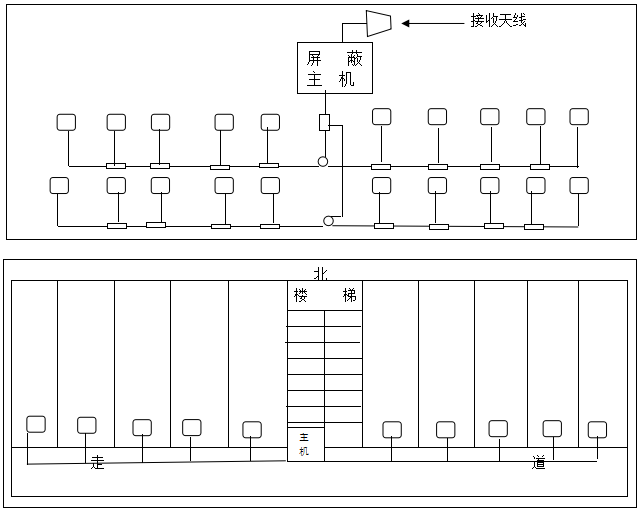

3、分布天线避免对外干扰

采用多天线分布,通过馈线耦合器等器件后将屏蔽信号均匀分配到各个定向天线,每个天线小范围作用,并利用本建筑结构的阻挡,从而避免对外干扰。(如下示意图)
