远智能网络屏蔽器管理系统SV7.O

大树林智能网络屏蔽器管理系统SV7.0是一种智能网络控制型信号屏蔽器系统,包括:微处理器,网络通讯模块,继电器,数字电阻以及至少一个屏蔽模块,其中:网络通讯模块与微处理器连接,提供从外部控制该信号屏蔽器的外部控制信号的通信入口;微处理器通过其I/O口分别与数字电阻和继电器连接,形成两路控制通道:其中一路经由继电器和屏蔽模块的供电模块连接到屏蔽模块以控制屏蔽模块的开启和关断;另一路经由数字电阻和屏蔽模块的供电模块连接到屏蔽模块以控制屏蔽模块的输出频率;微处理器根据外部控制信号并通过其I/O口选通八选一模拟开关以调节数字电阻,从而调节屏蔽模块的输出频率.利用本实用新型的网络智能控制型信号屏蔽器可实现远程控制信号屏蔽器的开关和输出频率调节.

组成部分：

一种网络智能控制型信号屏蔽器，其特征在于，包括：微处理器、网络通讯模块、继电器、数字电阻以及至少一个屏蔽模块，其中：所述网络通讯模块与微处理器连接，提供从外部控制该信号屏蔽器的开启以及输出频率的外部控制信号的通信入口；所述微处理器通过其I/O口分别与数字电阻和继电器连接，形成两路控制通道：其中一路经由继电器和屏蔽模块的供电模块连接到屏蔽模块以控制屏蔽模块的开启和关断；另一路经由数字电阻和屏蔽模块的供电模块连接到屏蔽模块以控制屏蔽模块的输出频率；并且，所述数字电阻构造为一个由八选一模拟开关和电阻网络构成的数字电阻，所述微处理器根据外部控制信号并通过其I/O口选通八选一模拟开关以调节数字电阻，从而调节屏蔽模块的输出频率

功能特点

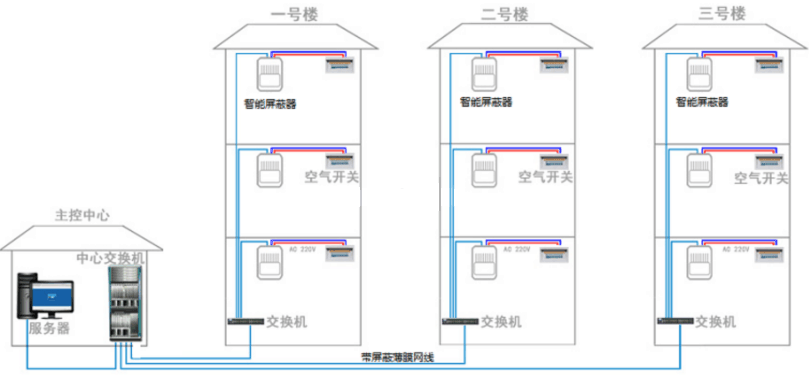

1. TCP/IP智能组网，有独立的IP地址，像电脑组网一样接上网线即可组网

2. 通过主控软件远程集中控制管理，可实现点对点开关、全开开关、自由分组开关

3. 可定时开关

4. 自由编辑定时计划表，可以故障查询，故障报警

5. 网络控制，可以远程监控设备电压、电流、功率、设备温度以及更改工作状态

6. 内部主板集成有温度检测功能，温度达到上限子东断开主板供电并警告
